Механизм раздвижной Ducasse D80-CF
Механизм раздвижных дверей Ducasse D80-CF.
 |
Механизм для устройства раздвижных дверей купе Ducasse D80-CF. Представленный механизм относится к беспороговым раздвижным системам. Это означает, что пол под раздвижной дверью остается чистым, без каких-либо рельс или направляющих. Дверное полотно парит над полом не касаясь него.
Технические характеристики: Четырехколесные ролики с фиксаторами для остановки двери в крайних положениях (открытом или закрытом). Верхняя алюминиевая направляющая с толщиной профиля 1,7мм. Колеса роликов оснащены стальными подшипниками, покрытыми нейлоном 6,6. Их конструкция обеспечивает плавное и бесшумное скольжение. Гарантированный срок эксплуатации - 27 лет (100 тыс. циклов). Механизм рассчитан на нагрузку до 80 кг.
Два варианта комплектации: - комплект для однопольной раздвижной двери; - комплект для двухстворчатой раздвижной двери.
Дополнительные элементы комплектации: доводчики, декоративный карниз, широкие кронштейны, торцевые заглушки, различные нижние направляющие с поводками и т.д. |
|
 |
||
|

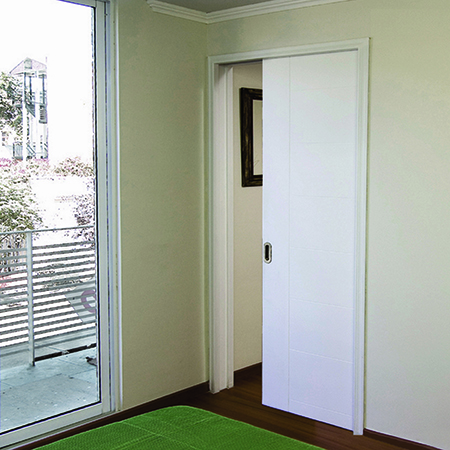

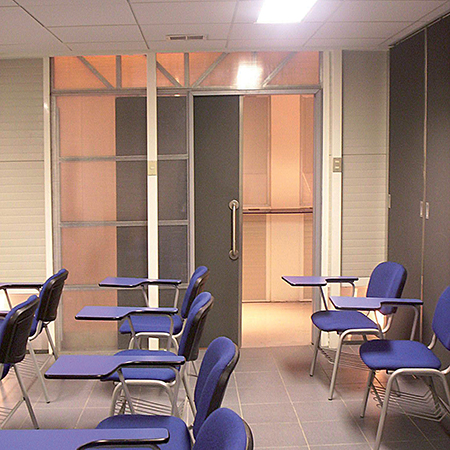

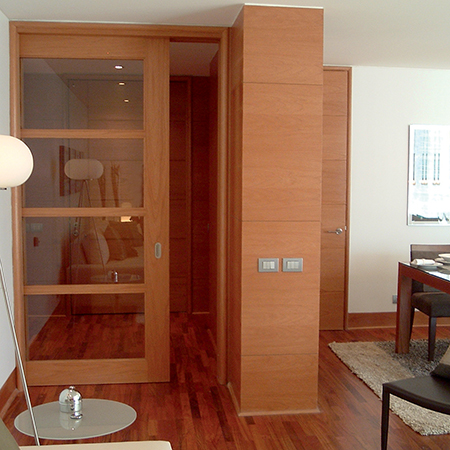

Примеры раздвижных дверей с использованием механизма Ducasse D80 |
||
 |
 |
|
 |
 |
|
|
Комплектация механизма для раздвижных дверей Ducasse D80-CF |
|||
 |

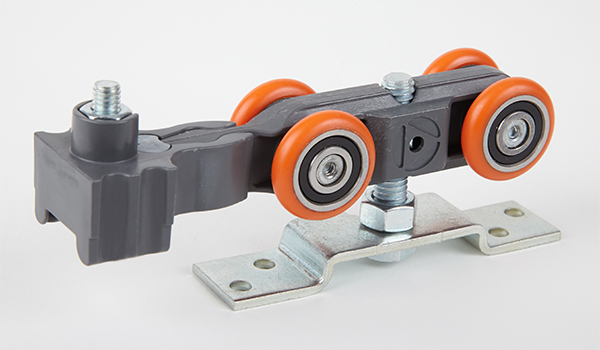

Четырех колесные ролики. Две четырехколесных каретки устанавливаются по бокам раздвижной двери. Они обеспечивают плавное и бесшумное движение двери весом до 80 кг. Колеса на подшипниках. Смазочный материал заложен. Каждая каретка имеет свой стопор. Они обеспечивают фиксацию двери в открытом и закрытом положении. Для начала хода двери необходимо приложить небольшое усилие. Фиксаторы не позволяют двери двигаться самопроизвольно. |
||

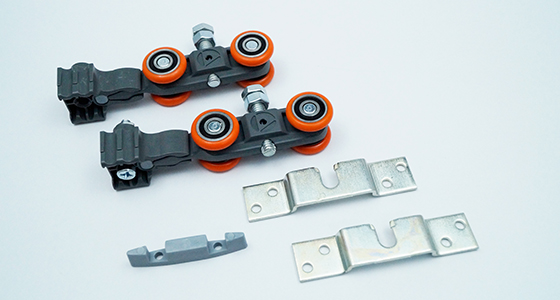

| Ролики механизма Ducasse D80 | |||
 |

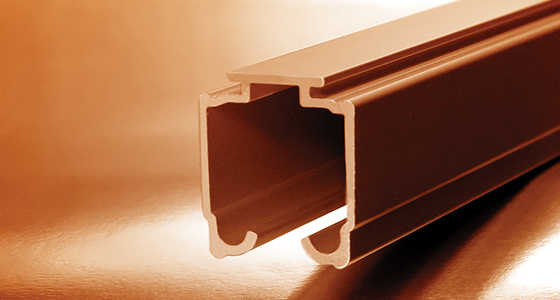

Алюминиевый профиль U-21. Верхняя направляющая для механизмов серии D-80 поставляется длиной 1,8 или 3 м. Направляющая не анодированная. |
||
| Верхняя направляющая механизма Ducasse D80 | |||
 |
 |
Нижние направляющие (в комплект не входит). Нижняя направляющая предназначена для облегчения монтажа двери, а так же для устройства раздвижной двери с полотном, в котором нет возможности фрезой сделать паз под поводок. Дверные полотна в которых можно сделать пропил под нижний поводок, так же могут быть оборудованы алюминиевой направляющей. Это продлит срок службы двери. |
|
| Нижняя направляющая S-образная | Нижняя направляющая П-образная | ||
 |
 |
Дополнительные элементы комплектации. При необходимости стандартный комплект механизма Ducasse D80-CF может быть расширен декоративными карнизами и торцевыми заглушками. |
|
| Декоративный карниз | Торцевая заглушка | ||
 |
Схема установки декоративного карниза FASCIA U-21 (в комплект не входит). Декоративный профиль-карниз выполнен из алюминия. Он защелкивается на верхнюю направляющую U-21 по всей ее длине. Декоративный карниз FASCIA U-21 предназначен для закрытия щели между дверным полотном и верхней направляющей, а также самой направляющей. Профиль-карниз имеет анодированное покрытие. Цвет серебро. Длина 2м, 3м. |
||

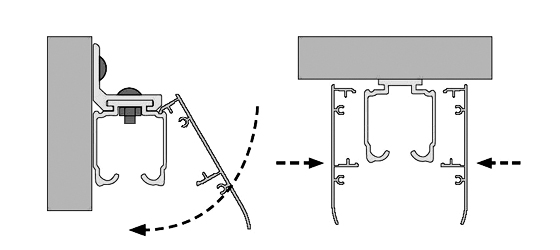

| Схема установки карниза | |||
 |
Клипса FASCIA U-21 66 (в комплект не входит). Если вы желаете сделать декоративный карниз из доборов, совпадающих по цвету и отделке с дверными полотнами, то для этого можно воспользоваться кронштейнами FASCIA U-21 66. Данный кронштейн крепится к обратной стороне добора, а потом защелкивается на верхней направляющей. Клипса FASCIA U-21 66 имеет длину 50мм. Продается поштучно. |
||

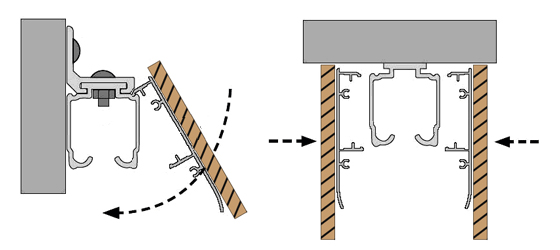

| Схема установки декоративных доборов из дерева | |||
|

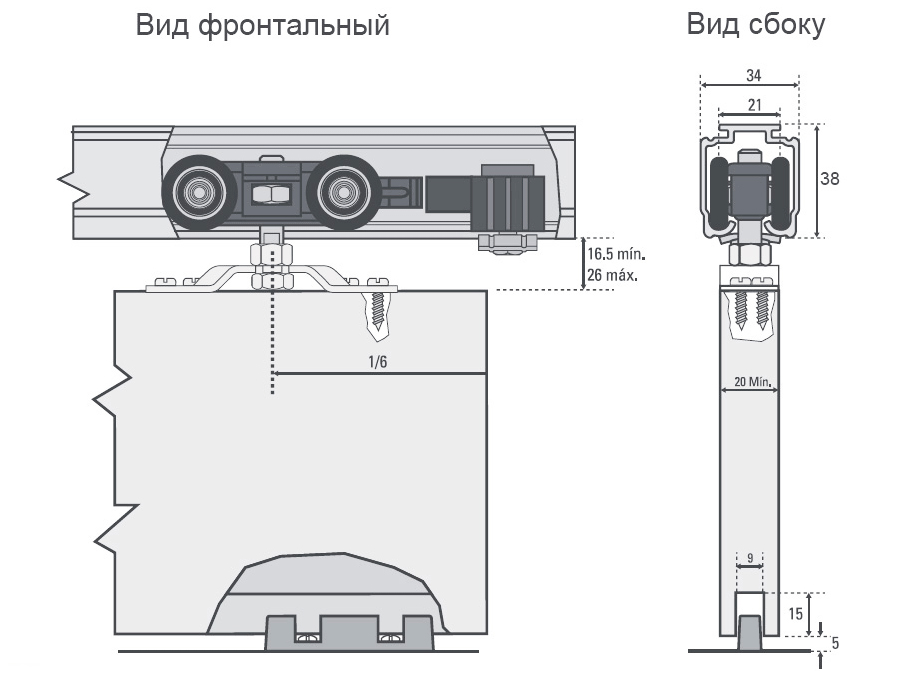

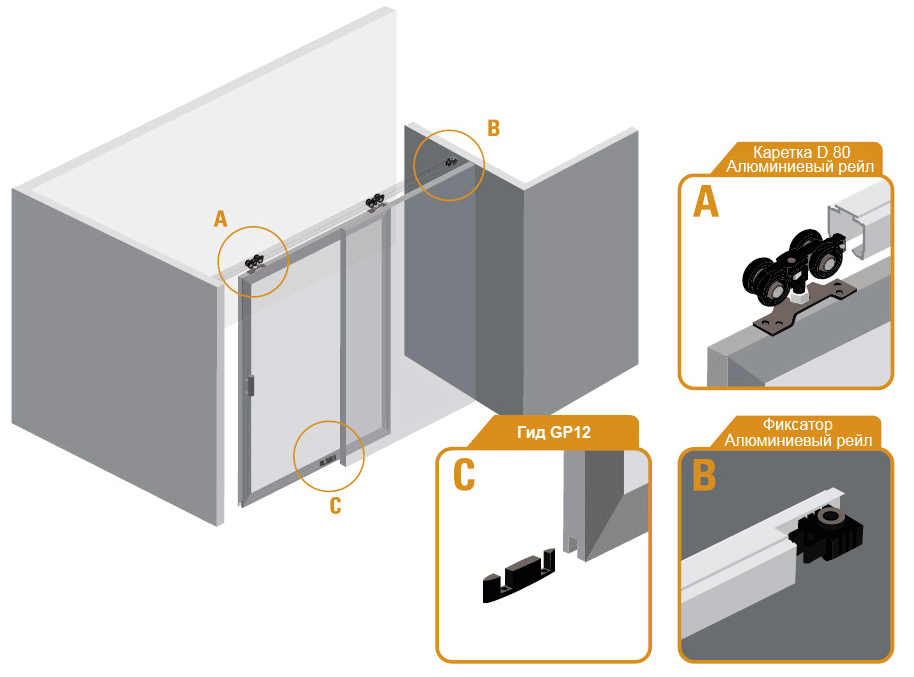

Принцип действия механизма раздвижных дверей Ducasse D80 |
|
 |
|
 |
|
|
|
|
Видео-инструкция по установке раздвижных дверей с использованием механизма Ducasse D80-CF. |
| Ducasse D80-CF | ||
 |
 |
Купить механизм для раздвижных дверей Ducasse D80-CF, подобрать раздвижные двери или просто получить консультацию по цене вы можете в нашем Московском представительстве по телефону +7 (499) 755-51-37 или по электронной почте mos@melkart.ru |
